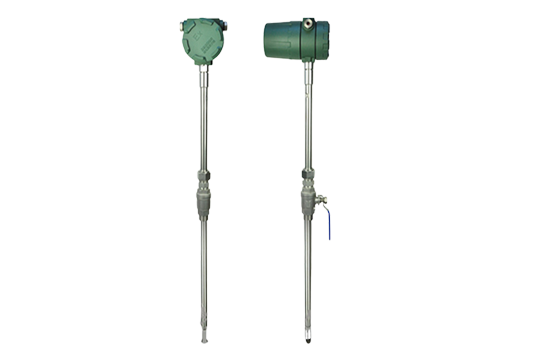

插入式熱式氣體質量流量計介紹▼▼▼
熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用于感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。
插入式熱式氣體質量流量計傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。
插入式熱式氣體質量流量計特點▼▼▼
1、真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或者標準體積流量。
2、寬量程比， 可測量流速高至100Nm/s低至0.1Nm/s的氣體，可以用于氣體檢漏。
3、抗震性能好使用時間長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
4、安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。(需要特殊定制)
5、數字化設計，整體數字化電路測量，測量準確、維修方便。
6、采用 RS-485通訊，或HART通訊，可以實現工廠自動化、集成化。
插入式熱式氣體質量流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 精 度 | ±1.5% |
| 重復性 | ±0.2% |
| 適用管徑范圍 | DN32以上口徑 |
| 適用流量范圍 | 0-5000m3/h（φ250空氣） |
| 適用壓力范圍 | <2Mpa <10Mpa |
| 介質溫度范圍 | -30-200℃ |
| 適用介質 | 適用材質乙炔氣除外干燥氣體，包括腐蝕性氣體 |
| 插入式傳感器探桿外徑 | φ18（標準）開孔尺寸20-25mm |
| 傳感器材料 | 316L、陶瓷 |
| 探桿材料(保護管) | 1Cr18Ni9Ti、304不銹鋼、316L |
| 變送器外殼材質 | 壓鑄鋁 |
| 儀表供電 | AC220V DC18-32V |
| 輸出 | 輸出4-20mA、脈沖、RS485（hart可選） |
| 供貨類型 | 分體結構或一體化結構 |
| 結構型式 | 結構型式插入式和管道式 |
| 報警 | 2路繼電器，3A/250V AC、3A/30V DC |
插入式熱式氣體質量流量計選型▼▼▼
01、測量介質、溫度，是否有腐蝕性
02、流量范圍和用戶管道的內徑
03、壓力等級
04、是否現場顯示
05、工作電源
06、信號輸出、通訊
07、是否要防爆
08 、安裝方式
09 、精度等級

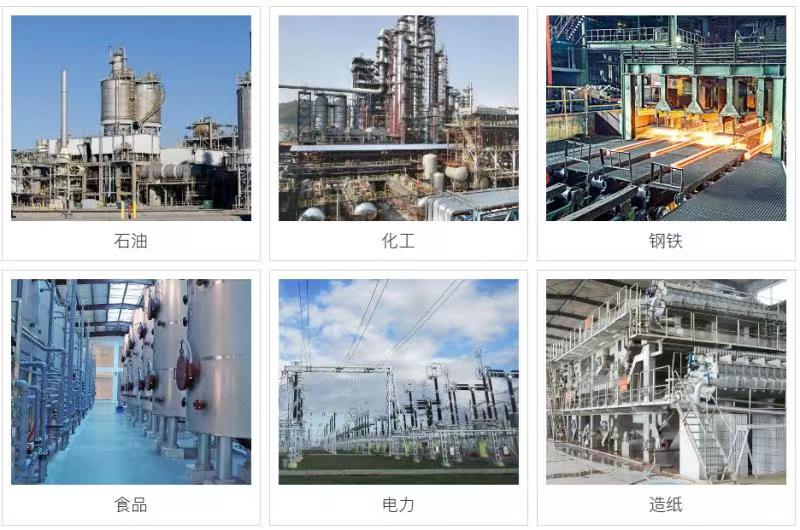

插入式熱式氣體質量流量計應用場景▼▼▼
氧氣、氮氣、氫氣、氯氣、曝氣、燃氣等多組份氣體測量；高爐煤氣、焦爐煤氣測量；沼氣、水處理中的曝氣和氯氣測量；壓縮空氣測量；天然氣，液化氣，火炬氣，等氣體流量測量；電廠高爐的一次風、二次風流量測量；礦井下通風或排風系統流量測量燃氣過程中空氣流量測量；煅燒爐管道氣流量測量；水泥、玻璃廠生產過程中氣體流量測量；溶劑回收系統中氣體流量測量；半導體芯片制作過程中氣體流量測量；啤酒生產過程中二氧化碳氣體流量測量；加熱通風和空調系統中的氣體流量（速）測量。
插入式熱式氣體質量流量計安裝注意事項▼▼▼
1、插入式熱式氣體質量流量計安裝：將儀表傳感器桿上的止退螺母松掉，使腔式聯接螺母可以沿傳感器桿滑下傳感器護線套，使護線套徹底縮入腔式聯接螺母中；
2、將腔式聯接螺母擰緊于專用型閘閥上（需要在他們中間改裝密封墊片）；
3、開啟專用型閘閥，將傳感器桿壓進管路，直到止退螺母可以與腔式聯接螺母卡緊；
4、旋轉感測器桿，使標識點能與物質流動性方位同方向，卡緊止退螺母；
5、變更顯示器方位；假如顯示器的方位不可以達到當場表明視角的規定，能夠變更顯示器的方位，表明表頭可在水準6個方位上旋轉，變更方式是：斷開開關電源，開啟轉換器前蓋，斷掉傳感器與轉換器聯線（2組共4根或3組6根，組和組中間不可以交換，同一組二根線可交換），松掉表頭法蘭盤（旋掉6顆M6的內六角螺栓），這時可旋轉轉換器（不必讓轉換器墜落），直至觀察便捷，再次固定不動法蘭盤，并聯接傳感器與轉換器聯線,蓋緊轉換器前蓋，接入開關電源。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
