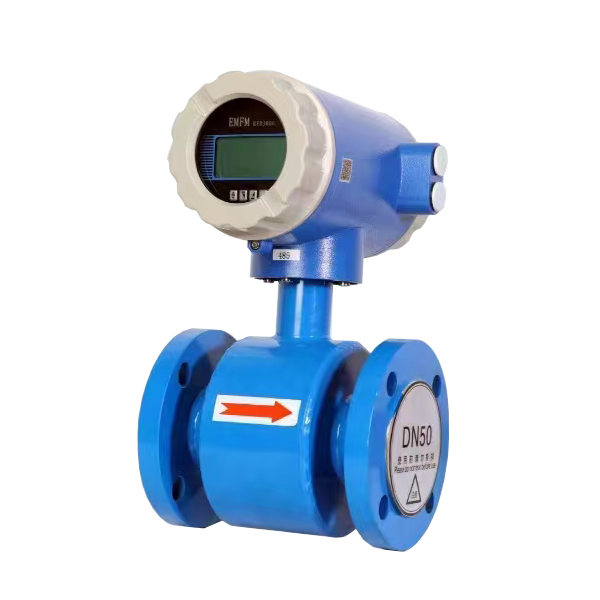

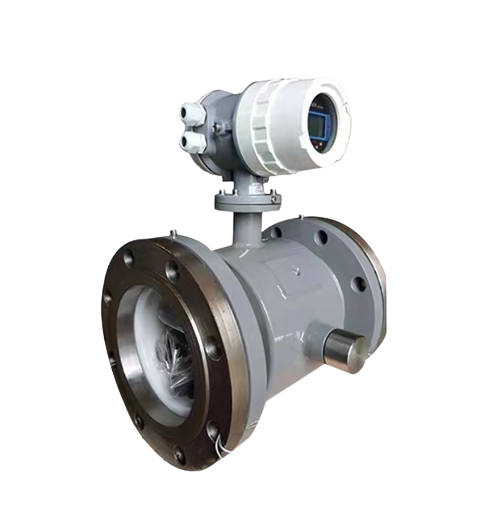

法蘭式電磁流量計工作原理▼▼▼

電磁流量計是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。法蘭式電磁流量計由傳感器和智能轉換部分組成，它能測量各類導電液體的體積流量，所測量的介質包括酸、堿、鹽和紙漿、泥漿、廢污水、海水及固液兩相等液體。該產品主要用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。

電磁流量計是基于法拉第電磁感應定律原理的流量儀表，一個導體在磁場中運動將感應生成一個電勢，采用電磁測量原理，流體就是運動中的導體。感應電勢相對于流速成正比并被兩個測量電極所檢測，然后變送器將它進行放大，根據管道橫截面積計算出體積流量。恒定的磁場由極性交替變化的開關直流電流所產生。

法蘭式電磁流量計產品特點▼▼▼

      1.測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。

      2.結構簡單，故障率低，測量管內無活動及阻流部件，不堵塞、無壓損。

      3.適用范圍廣，量程比寬，適合導電液體，含有纖維、固體顆粒和懸浮物的液體。

      4.安裝要求低，直管段要求低（前 5D 后 2D）。

      5.工作穩定可靠，采用低頻方波勵磁，功耗小，零點穩定。

      6.輸出信號多樣性，可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。

法蘭式電磁流量計技術參數▼▼▼

法蘭式電磁流量計選型▼▼▼

針對法蘭式電磁流量計的選型，必須確定的幾個問題:

1、測量管徑是多少?

2、測量的介質是什么?(即被測物料是什么?水、酸堿液等等)是否有腐蝕性?

3、介質的溫度、工稱壓力是多少?

4、過程連接方式:是法蘭還是夾持連接?

5、法蘭尺寸、標準、密封面形式要求是什么?

6、流量范圍是多少?

7、介質是否導電?

8、輸出信號類型以及流量計供電電源?

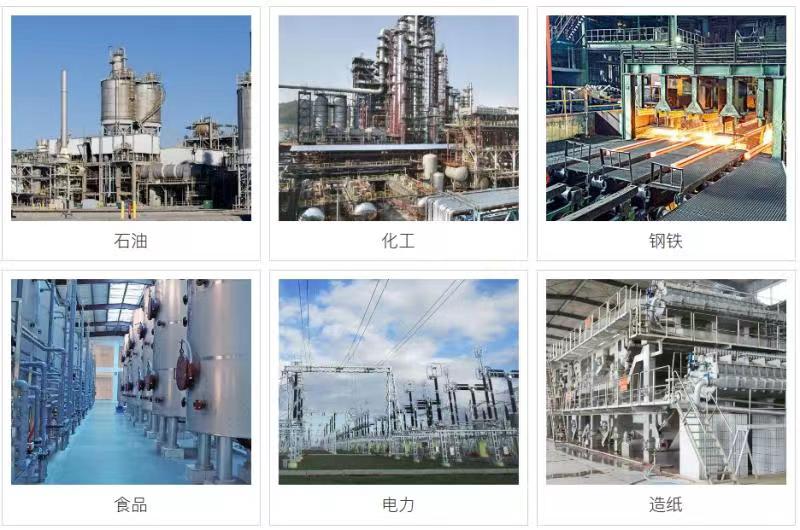

非滿管流量計應用領域▼▼▼

       電磁流量計應用于：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。

法蘭式電磁流量計的安裝▼▼▼

       正確的安裝法蘭式電磁流量計，才能保證流量計準確測量。法蘭式電磁流量計對于安裝有諸多要求，總的來說，要保證流量計測量管內充滿流體，且流體中不能含有大量氣泡。

       一般來說，還有以下幾點要求，以保證流量計準確測量:

       1.流體流動方向與流量計上流向箭頭一致。

       2. 流量計可以水平、垂直或與水平線作任何角度安裝。但管路結構應保證儀表測量管中始終充滿流體。測量含有固體顆?；驖{液時，適合垂直安裝。流向由下而上，避免雜質沉淀于測量管內，及磨損流量計襯里。

       3.直管段。要求流量計上下游保持一定的直管段，一般上游直管段應不小于5D，下游直管段應不小于2D。以保證流體流動平穩，消除脈動與氣泡。

       4.電極軸線(兩電極之間的連線)應盡量處于水平，與水平夾角不能大于45度。

       5.避開易引致電磁干擾的設備，如變壓器、大功率電動機等。

       6. 避開振動源或安裝減振管。

       7.介質接地(法蘭兩側與接地環相連的接地栓)與系統接地(顯示器旁接地栓)良好，介質接地與系統接地不宜連接在一起或共用接地栓。接地電阻一般為4歐姆，不宜超過10歐姆。盡量不與大功率電氣設備共用接地點。

我們能提供的服務▼▼▼

1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝

大躍儀表生產過程▼▼▼

01、法蘭、不銹鋼管，進廠檢驗             02、導管加工(下料、焊接)、檢驗               03、導管襯里、檢驗

04、 電極、線圈、加工及裝配、檢驗     05 、外殼組件焊接、檢驗                           06 、噴漆、檢驗

07 、轉換器/接線盒組裝、檢驗             08 、實流標定、出廠檢驗                            09 、包裝

10、入成品庫                                       11、發貨
