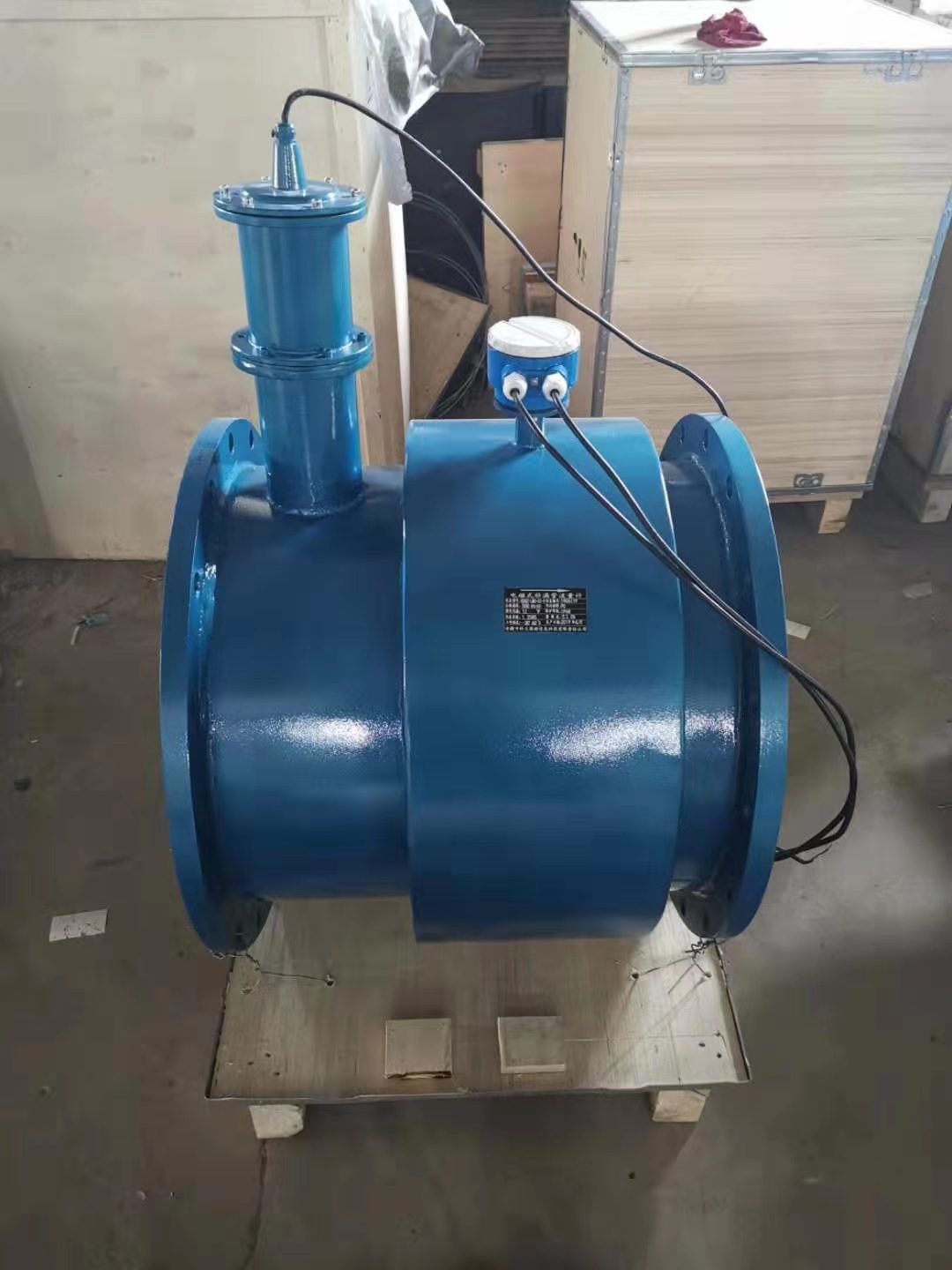

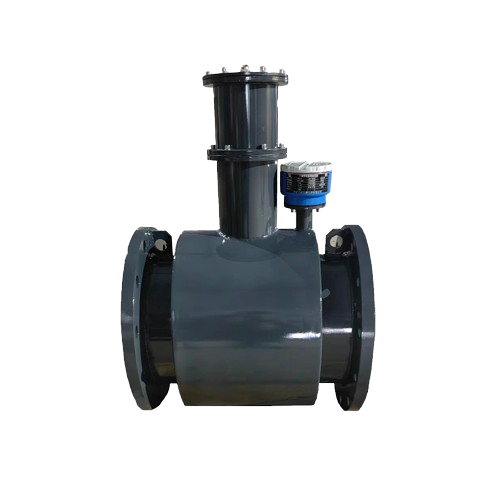

不滿管電磁流量計是一種用于測量非滿管流動條件下流體流量的設備，廣泛應用于污水處理、灌溉、排水系統等領域。與傳統的滿管電磁流量計不同，不滿管電磁流量計需要適應流體未充滿管道的情況，因此在選型時需要特別關注其測量原理、適用條件和技術參數。本文將詳細介紹不滿管電磁流量計的選型要點，幫助用戶選擇適合的流量計。
一、不滿管電磁流量計的工作原理
不滿管電磁流量計基于電磁感應原理，通過測量流體在磁場中運動時產生的感應電動勢來確定流量。與傳統滿管電磁流量計不同的是，不滿管電磁流量計需要結合液位測量技術，以準確計算非滿管條件下的流量。其核心組件包括：
1. 電磁傳感器：用于測量流速。
2. 液位傳感器：用于測量流體在管道中的液位高度。
3. 信號處理單元：根據流速和液位數據計算實際流量。
二、選型的關鍵因素
在選擇不滿管電磁流量計時，需綜合考慮以下關鍵因素：
1. 管道尺寸與流量范圍：
管道尺寸：根據實際管道的直徑選擇適合的流量計型號。
流量范圍：確保流量計的測量范圍覆蓋實際應用中的zui大和zui小流量。
2.流體特性：
流體類型：確認流體是否為導電液體（電磁流量計僅適用于導電液體）。
流體粘度、密度和腐蝕性：選擇適合的傳感器材質（如不銹鋼、碳鋼或特殊涂層）以應對腐蝕性或高粘度流體。
3. 液位測量精度：不滿管電磁流量計的精度高度依賴于液位測量的準確性。選擇具有高精度液位傳感器的流量計，以確保在低液位條件下仍能準確測量。
4. 安裝條件：
安裝方式：根據現場條件選擇水平安裝或垂直安裝的流量計。
管道傾斜度：不滿管流量計對管道的傾斜度有一定要求，通常建議管道傾斜度在1%至5%之間，以確保流體能夠順利流動。
5. 環境條件：
溫度與壓力：選擇能夠適應現場溫度和壓力條件的流量計。
防護等級：在戶外或潮濕環境中使用時，選擇具有高防護等級（如IP68）的流量計。
6. 輸出信號與通信接口：根據需求選擇支持模擬信號（如4-20mA）或數字信號（如RS485、Modbus）的流量計，以便與現有控制系統集成。
7. 校準與維護：選擇易于校準和維護的流量計，以降低長期使用成本。
三、選型步驟
步驟1：明確應用需求
確定測量介質的類型、流量范圍、管道尺寸以及安裝環境。
步驟2：選擇適合的傳感器材質
根據流體的腐蝕性和溫度選擇傳感器材質（如316L不銹鋼、哈氏合金等）。
步驟3：確定液位測量方式
選擇適合的液位測量技術（如超聲波、壓力式或電容式），確保在低液位條件下仍能準確測量。
步驟4：評估精度與穩定性
選擇具有高精度和長期穩定性的流量計，特別是在低流量或低液位條件下。
步驟5：考慮安裝與維護便利性
選擇安裝簡便、維護成本低的流量計，以減少后期運營成本。
步驟6：驗證兼容性
確保流量計的輸出信號和通信接口與現有系統兼容。
四、常見問題與解決方案
問題1：低液位測量不準確
解決方案：選擇具有高靈敏度液位傳感器的流量計，并確保管道傾斜度符合要求。
問題2：流體中含有固體顆粒
解決方案：選擇具有耐磨涂層的傳感器，并定期清理管道。
問題3：信號干擾
解決方案：選擇具有抗干擾設計的流量計，并確保安裝環境遠離強電磁場。
五、推薦品牌與型號
以下是一些在不滿管電磁流量計領域表現優異的品牌和型號：
1. 恩德斯豪斯（Endress+Hauser）：Proline Promag系列，具有高精度和穩定性。
2. 西門子（Siemens）：MAG 8000系列，支持多種通信協議。
3. 大躍儀表：DYLD/F系列，適用于多種非滿管應用。
不滿管電磁流量計的選型需要綜合考慮管道尺寸、流體特性、液位測量精度、安裝條件、環境因素以及輸出信號需求。通過明確應用需求、選擇適合的傳感器材質和液位測量技術，并評估精度與穩定性，用戶可以選擇到適合的流量計，確保在非滿管條件下實現高精度的流量測量。在選型過程中，建議與供應商或技術充分溝通，以確保所選流量計能夠滿足實際應用需求。
